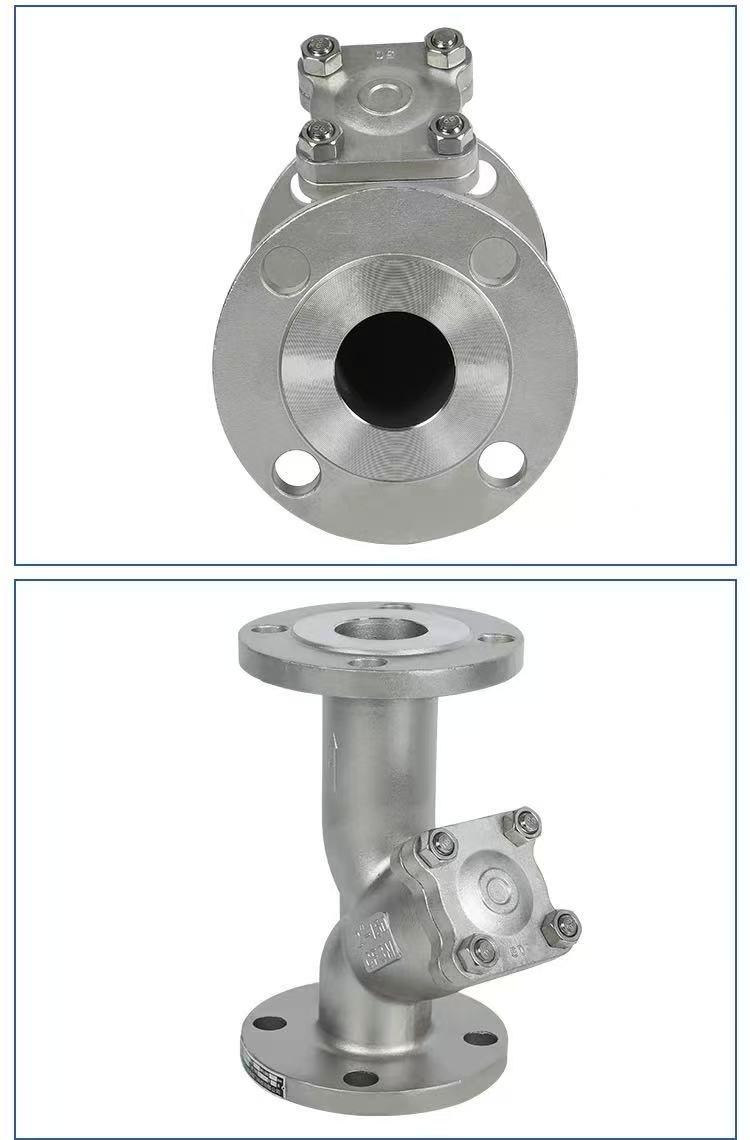

అమెరికన్ స్టాండర్డ్ ఫ్లాంజ్ Y-రకం ఫిల్టర్

పని సూత్రం

షెంచి ఫ్యాక్టరీ యొక్క ఇంటిగ్రేటెడ్ అమెరికన్ స్టాండర్డ్ ఫ్లాంజ్ Y-టైప్ ఫిల్టర్ ఫిల్టర్ స్క్రీన్ ఇంటర్‌సెప్షన్ సూత్రంపై పనిచేస్తుంది. మీడియం ఇన్లెట్ ఎండ్ నుండి హౌసింగ్‌లోకి ప్రవేశిస్తుంది మరియు Y- ఆకారపు నిర్మాణం లోపల ఫిల్టర్ స్క్రీన్ ద్వారా ప్రవహిస్తుంది. ఫిల్టర్ స్క్రీన్ లోపల ఘన మలినాలు నిరోధించబడతాయి, అయితే క్లీన్ మీడియం గుండా వెళుతుంది మరియు అవుట్‌లెట్ ముగింపు నుండి నిష్క్రమిస్తుంది. ఫిల్టర్ స్క్రీన్ యొక్క మొత్తం వైశాల్యం పైపు యొక్క క్రాస్-సెక్షనల్ ప్రాంతం కంటే 3-4 రెట్లు ఉంటుంది, దీని ఫలితంగా తక్కువ నిరోధకత మరియు వేగవంతమైన ప్రవాహం ఏర్పడుతుంది. డ్రెయినింగ్ కోసం, దిగువ ప్లగ్‌ను విప్పు లేదా ఫ్లాంజ్ కవర్‌ను తీసివేసి, ఫిల్టర్ స్క్రీన్‌ని తీసి, శుభ్రం చేసి, ఆపై దాన్ని మళ్లీ ఇన్‌స్టాల్ చేయండి. ప్రధాన భాగం WCB, SUS304 (CF8), లేదా SUS316L (CF3M) మెటీరియల్‌లతో తయారు చేయబడింది, సమీకృత కాస్టింగ్ ప్రక్రియను ఉపయోగిస్తుంది, ఫలితంగా అతుకులు లేని హౌసింగ్ మరియు నమ్మకమైన ఒత్తిడి నిరోధకత ఏర్పడుతుంది. పెట్రోలియం, రసాయన మరియు నీటి శుద్ధి పరిశ్రమలలో ఉపయోగించే పైప్‌లైన్‌లలో అశుద్ధ వడపోత కోసం షెంచి ఉత్పత్తులు అనుకూలంగా ఉంటాయి.

ఉత్పత్తి పారామితులు

ఉత్పత్తి పేరు: అమెరికన్ స్టాండర్డ్ ఫ్లాంజ్ వై-టైప్ ఫిల్టర్	స్పెసిఫికేషన్స్: (1/8"-4") DN6-DN100 స్పెసిఫికేషన్స్: (1/8"-4") DN6-DN100
నామమాత్రపు ఒత్తిడి: PN16	బాడీ మెటీరియల్: WCB, SUS304 (CF8), SUS316L (CF3M)
ప్రమాణాలు: ANSI, BS, DIN, ISO, JIS	వర్తించే ఉష్ణోగ్రత: -20℃ ~ +150℃ (సాధారణం), +350℃ వరకు (అధిక ఉష్ణోగ్రత రకం), -196℃ వరకు (తక్కువ ఉష్ణోగ్రత రకం)
అంతర్గత మెటల్ మెటీరియల్: WCB, SUS304 (CF8), SUS316L (CF3M)	మధ్యస్థ ఉష్ణోగ్రత: అధిక ఉష్ణోగ్రత, తక్కువ ఉష్ణోగ్రత, మధ్యస్థ ఉష్ణోగ్రత, సాధారణ ఉష్ణోగ్రత
ఆపరేషన్ విధానం: మాన్యువల్	ముద్రలు: EPDM, PPL
అనుసంధాన విధానం: ఫ్లాంజ్ కనెక్షన్	అప్లికేషన్స్: నీరు, గాలి, గ్యాస్, చమురు, ద్రవాలు మొదలైనవి.
మూలం: చైనా	నమూనా: నమూనాలు అందుబాటులో ఉన్నాయి

ఇన్‌స్టాల్ చేయడానికి ప్రధాన అంశాలు

దిశ నిర్ధారణ, అంచు అమరిక మరియు బిగించడం మరియు పైప్‌లైన్ మద్దతు మరియు రక్షణ.

షెంచి అమెరికన్ స్టాండర్డ్ ఫ్లాంజ్ వై-టైప్ ఫిల్టర్‌లను ఇన్‌స్టాల్ చేస్తున్నప్పుడు, మూడు కీలక అంశాలకు శ్రద్ధ వహించండి: మొదట, ప్రవాహ దిశను నిర్ధారించండి. వాల్వ్ బాడీపై ఉన్న బాణం మీడియం ప్రవాహ దిశతో సమలేఖనం చేయబడాలి మరియు ఫిల్టర్ స్క్రీన్‌ను అశుద్ధాన్ని సులభతరం చేయడానికి క్రిందికి అమర్చాలి. రెండవది, అంచు అమరిక మరియు బిగుతును నిర్ధారించండి. ఫ్లాంజ్ ముఖాలు సమాంతరంగా మరియు కేంద్రీకృతమై ఉండాలి, రబ్బరు పట్టీ కేంద్రీకృతమై ఉండాలి మరియు షెల్ వైకల్యాన్ని నివారించడానికి బోల్ట్‌లను దశల్లో వికర్ణంగా బిగించాలి. మూడవది, పైప్‌లైన్ మద్దతు మరియు ప్రీ-ఫిల్టర్ రక్షణను అందించండి. వడపోత పైప్లైన్ యొక్క బరువును భరించకూడదు; పెద్ద కణాలను తొలగించడానికి సంస్థాపనకు ముందు పైప్‌లైన్ తప్పనిసరిగా ప్రక్షాళన చేయబడాలి. Shenchi వివరణాత్మక ఇన్‌స్టాలేషన్ సూచనలను అందిస్తుంది, ODM/OEM అనుకూలీకరణకు మద్దతు ఇస్తుంది మరియు ఫిల్టర్ యొక్క దీర్ఘకాలిక స్థిరమైన ఆపరేషన్‌ను నిర్ధారించడానికి ఫిల్టర్ మెష్ పరిమాణాన్ని అవసరమైన విధంగా సర్దుబాటు చేయవచ్చు.

ప్రభావవంతంగా ఫిల్టర్ చేయబడిన పదార్థాలు

Shenchi ASME స్టాండర్డ్ ఫ్లాంజ్ Y-రకం ఫిల్టర్‌లు ప్రాథమికంగా పైప్‌లైన్ మీడియాలో సాలిడ్ సస్పెండ్ చేయబడిన పదార్థాన్ని ఫిల్టర్ చేస్తాయి. ఇందులో ఇవి ఉన్నాయి: వెల్డింగ్ స్లాగ్, ఇనుప ఫైలింగ్‌లు మరియు పైప్‌లైన్ వెల్డింగ్ నుండి రస్ట్ అవశేషాలు; ఇసుక, నేల, జనపనార ఫైబర్స్ మరియు నిర్మాణం నుండి మిగిలిపోయిన సీలెంట్ అవశేషాలు; నలుసు పదార్థం, స్ఫటికాలు మరియు అవక్షేపాలను మీడియా స్వయంగా తీసుకువెళుతుంది; పైప్‌లైన్ యొక్క వృద్ధాప్యం మరియు పొట్టు లోపలి గోడ నుండి రస్ట్ స్కేల్ మరియు స్కేల్ శకలాలు; మరియు కందెన నూనెలో మెటల్ షేవింగ్స్ మరియు ఇతర మలినాలను కలిగి ఉంటుంది. మీడియా యొక్క అవసరమైన శుభ్రతను బట్టి వడపోత ఖచ్చితత్వాన్ని 50-300 మెష్ నుండి ఎంచుకోవచ్చు. చైనాలో తయారు చేయబడిన, ASME స్టాండర్డ్ ఫ్లేంజ్ Y-రకం ఫిల్టర్‌లు WCB, SUS304 మరియు SUS316L మెటీరియల్‌లతో తయారు చేయబడ్డాయి, ఇవి తుప్పు నిరోధకత మరియు వివిధ మాధ్యమాలకు అనుకూలతను అందిస్తాయి.

వడపోత కోసం సరిపోని పదార్థాలు

కింది పదార్ధాలను ఫిల్టర్ చేయడానికి షెంచి ASME B ఫ్లాంజ్ Y-రకం ఫిల్టర్‌లు తగినవి కావు: మాధ్యమంలో కరిగిన రసాయనాలు (ఉదాహరణకు ఉప్పునీరులో లవణాలు, ద్రావణాలలో ఆమ్లాలు మరియు క్షారాలు); చమురు-నీటి ఎమల్షన్లు; జిగట ముద్దలు లేదా కొల్లాయిడ్లు; పీచు మృదు మలినాలు (ఇది ఫిల్టర్ స్క్రీన్ చుట్టూ చొచ్చుకుపోవచ్చు లేదా చుట్టవచ్చు); మరియు వాయు మాధ్యమంలో వాయు కలుషితాలు. ఈ మీడియా కోసం, ఇతర రకాల ఫిల్టర్‌లను తప్పనిసరిగా ఎంచుకోవాలి. ASME B ఫ్లాంజ్ Y-రకం ఫిల్టర్‌లను విక్రయిస్తున్నప్పుడు, షెంచి తప్పు ఎంపికను నివారించడానికి కస్టమర్‌తో మీడియా లక్షణాలను నిర్ధారిస్తుంది. ధర జాబితాలతో కూడిన ASME B ఫ్లాంజ్ Y-రకం ఫిల్టర్‌లు వివరణాత్మక ఎంపిక మార్గదర్శకాలను కలిగి ఉంటాయి.
