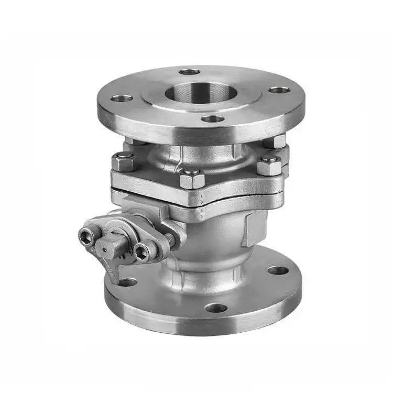

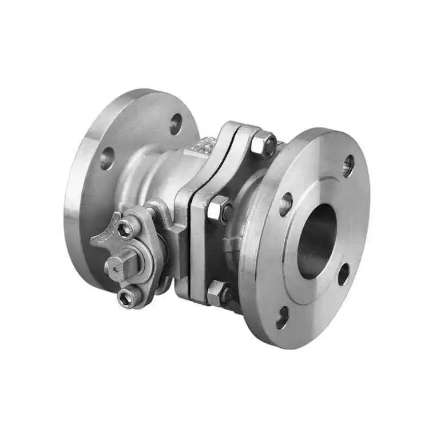

అమెరికన్ స్టాండర్డ్ ఫ్లాంగ్డ్ బాల్ వాల్వ్

పని సూత్రం

బంతిని 90° తిప్పడం ద్వారా మీడియా ప్రవాహం నియంత్రించబడుతుంది.

పైపు వలె అదే వ్యాసం కలిగిన త్రూ-హోల్ బంతి మధ్యలో ఉంది. త్రూ-హోల్ పైపు అక్షంతో సమలేఖనం అయ్యే వరకు హ్యాండిల్ లేదా యాక్యుయేటర్ బంతిని 90° తిప్పినప్పుడు, మీడియా అడ్డంకి లేకుండా స్వేచ్ఛగా ప్రవహిస్తుంది, వాల్వ్ పూర్తిగా తెరిచి ఉంటుంది మరియు ప్రవాహ నిరోధకత దాదాపు సున్నాగా ఉంటుంది. త్రూ-హోల్ పైపుకు లంబంగా ఉండే వరకు బంతి మరొక 90° తిరిగినప్పుడు, ఘన గోళాకార ఉపరితలం పూర్తిగా మార్గాన్ని అడ్డుకుంటుంది, వాల్వ్ మూసివేయబడుతుంది మరియు నమ్మదగిన షట్-ఆఫ్ సాధించబడుతుంది.

అమెరికన్ స్టాండర్డ్ ఫ్లాంగ్డ్ బాల్ వాల్వ్ ద్విదిశాత్మక సీలింగ్ డిజైన్‌ను స్వీకరిస్తుంది, ప్రవాహ దిశ పరిమితులు లేకుండా మీడియాను ఏ దిశ నుండి అయినా ప్రవేశించడానికి అనుమతిస్తుంది. సాఫ్ట్ సీల్స్ (PTFE/PPL) సున్నా లీకేజీని సాధిస్తాయి, అయితే హార్డ్ సీల్స్ అధిక ఉష్ణోగ్రత మరియు అధిక పీడనానికి అనుకూలంగా ఉంటాయి. అధిక పీడనం కింద భద్రత మరియు విశ్వసనీయతను నిర్ధారించడానికి వాల్వ్ కాండం యాంటీ-బ్లోఅవుట్ నిర్మాణాన్ని కలిగి ఉంటుంది. షెంచి ASME స్టాండర్డ్ ఫ్లేంజ్ బాల్ వాల్వ్‌లు ఖచ్చితంగా API 608 ప్రమాణాల ప్రకారం తయారు చేయబడ్డాయి, ఇవి త్వరిత ఆపరేషన్ మరియు గట్టి సీలింగ్‌ను అందిస్తాయి, ఇవి చమురు, రసాయన మరియు సహజ వాయువు పరిశ్రమలలో ASME ప్రామాణిక పైప్‌లైన్‌లకు అనువైన షట్-ఆఫ్ వాల్వ్‌లుగా చేస్తాయి.

ఉత్పత్తి పారామితులు

ఉత్పత్తి పేరు: అమెరికన్ స్టాండర్డ్ ఫ్లాంగ్డ్ బాల్ వాల్వ్	లక్షణాలు: (1/8"-4") DN6-DN100
నామమాత్రపు ఒత్తిడి: PN16	బాడీ మెటీరియల్: WCB, SUS304 (CF8), SUS316L (CF3M) బాడీ మెటీరియల్: WCB, SUS304 (CF8), SUS316L (CF3M)
ప్రమాణాలు: ANSI, BS, DIN, ISO, JIS	వర్తించే ఉష్ణోగ్రత: -20℃ ~ +150℃ (సాధారణం), +350℃ వరకు (అధిక ఉష్ణోగ్రత), డౌన్ -196℃ (తక్కువ ఉష్ణోగ్రత)
అంతర్గత మెటల్ మెటీరియల్: WCB, SUS304 (CF8), SUS316L (CF3M)	మధ్యస్థ ఉష్ణోగ్రత: అధిక ఉష్ణోగ్రత, తక్కువ ఉష్ణోగ్రత, మధ్యస్థ ఉష్ణోగ్రత, సాధారణ ఉష్ణోగ్రత
ఆపరేషన్ విధానం: మనువా	ముద్రలు: EPDM, PPL
కనెక్షన్ విధానం: ఫ్లాంజ్ కనెక్షన్	అప్లికేషన్స్: నీరు, గాలి, గ్యాస్, చమురు, ద్రవాలు మొదలైనవి.
మూలం: చైనా ఆరిజిన్: చైనా ఆరిజిన్: చైనా ఆరిజిన్: చైనా	నమూనా: నమూనాలు అందుబాటులో ఉన్నాయి

కోర్ స్ట్రక్చర్ మరియు డిజైన్ హైలైట్స్

షెంచి యొక్క అధిక-నాణ్యత అమెరికన్ స్టాండర్డ్ ఫ్లాంగ్డ్ బాల్ వాల్వ్‌లు వాల్వ్ బాడీ, బాల్, స్టెమ్ మరియు సీట్ సీల్స్‌తో కూడిన కోర్ నిర్మాణాన్ని కలిగి ఉంటాయి. బంతి ఫ్లోటింగ్ బాల్ డిజైన్ (DN50 మరియు అంతకంటే తక్కువ) లేదా ఫిక్స్‌డ్ బాల్ డిజైన్ (DN50 మరియు అంతకంటే ఎక్కువ) కావచ్చు. బాల్ యొక్క త్రూ-హోల్ పైపు లోపలి వ్యాసంతో సరిపోలుతుంది, దీని ఫలితంగా పూర్తిగా తెరిచినప్పుడు దాదాపు సున్నా ప్రవాహ నిరోధకత ఏర్పడుతుంది. కాండం యాంటీ-బ్లోఅవుట్ స్ట్రక్చర్ అధిక పీడనం కింద కాండం బయటకు వెళ్లకుండా చేస్తుంది. ఒక యాంటీ-స్టాటిక్ పరికరం బంతి మరియు కాండం మధ్య వాహకతను నిర్ధారిస్తుంది, స్థిర విద్యుత్ నిర్మాణాన్ని నివారిస్తుంది. అందుబాటులో ఉన్న కొటేషన్‌లతో కూడిన ASME ఫ్లాంజ్ బాల్ వాల్వ్‌ల కోసం, కస్టమర్‌ల కోసం ఖచ్చితమైన మోడల్ ఎంపిక మరియు బడ్జెట్ గణనను సులభతరం చేయడానికి షెంచి వివరణాత్మక సాంకేతిక పారామితి పట్టికలను అందిస్తుంది.
