బల్క్ హెడ్ ముళ్ల ఫిట్టింగ్

షెంచి అధిక-నాణ్యత బల్క్‌హెడ్ ముళ్ల ఫిట్టింగ్‌లను పరిచయం చేసింది, విశ్వసనీయమైన సీలింగ్‌ను అందించేటప్పుడు పరికరాల ప్యానెల్‌ల ద్వారా గొట్టాలను రూటింగ్ చేయడానికి ప్రత్యేకంగా రూపొందించబడింది. ఇత్తడి, SUS304 మరియు SUS316L స్టెయిన్‌లెస్ స్టీల్‌తో తయారు చేయబడిన ఈ ఫిట్టింగ్‌లు బలమైన తుప్పు నిరోధకతను అందిస్తాయి మరియు విస్తృత శ్రేణి పని పరిస్థితులకు అనుకూలంగా ఉంటాయి.

ఉత్పత్తి నిర్మాణం

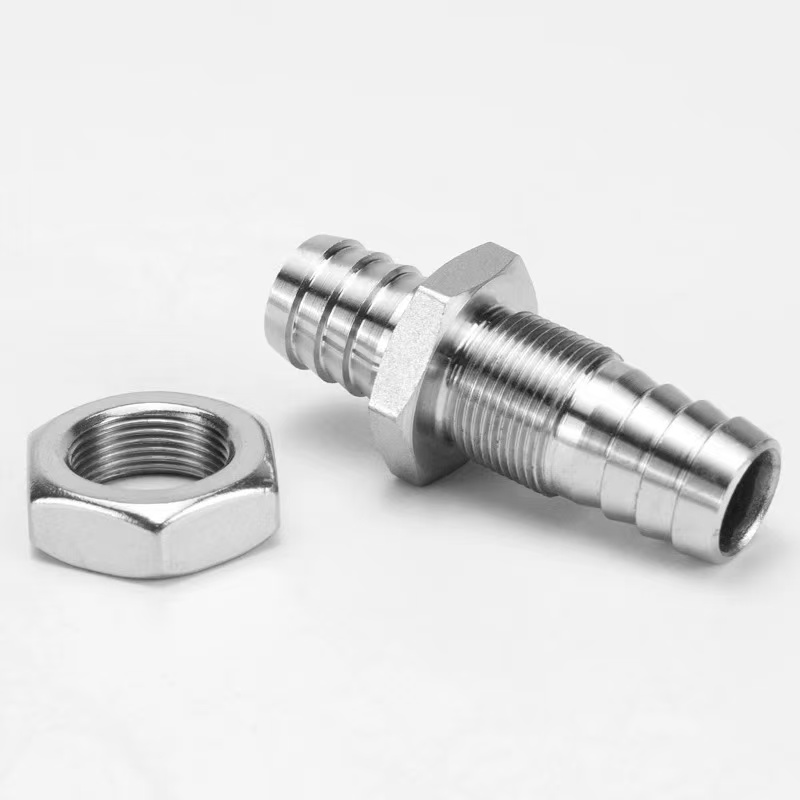

బల్క్‌హెడ్ ముళ్ల ఫిట్టింగ్ నిర్మాణంలో బల్క్‌హెడ్ థ్రెడ్‌లు, లాకింగ్ నట్ మరియు ముళ్ల గొట్టం కనెక్షన్‌లు ఉంటాయి. సంస్థాపన సమయంలో, ప్యానెల్ రంధ్రం మాత్రమే అవసరం; గింజను బిగించడం ఫిక్సింగ్ మరియు సీలింగ్ ప్రక్రియను పూర్తి చేస్తుంది.

ముళ్ల ముగింపు యాంటీ-స్లిప్ గ్రూవ్ డిజైన్‌ను కలిగి ఉంది, గొట్టం బిగింపుతో ఉపయోగించినప్పుడు సురక్షిత కనెక్షన్‌ను నిర్ధారిస్తుంది. ఈ అమరికలు నియంత్రణ క్యాబినెట్‌లు, నీటి శుద్ధి పరికరాలు, వైద్య సాధనాలు మరియు ఇతర సంబంధిత రంగాలలో విస్తృతంగా ఉపయోగించబడతాయి.

ఉత్పత్తి లక్షణాలు

నిర్మాణ ప్రయోజనాలు

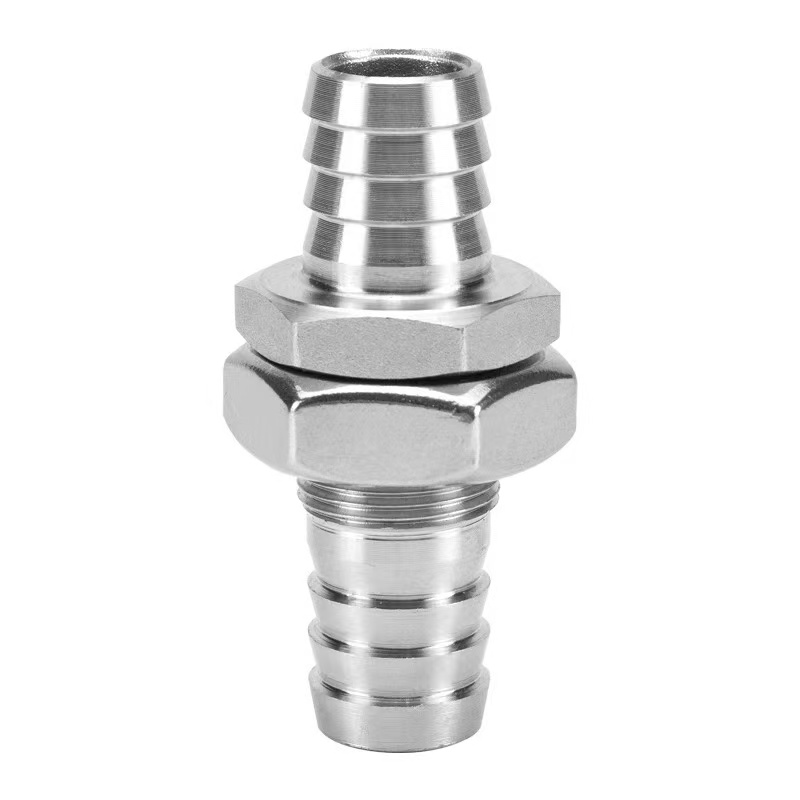

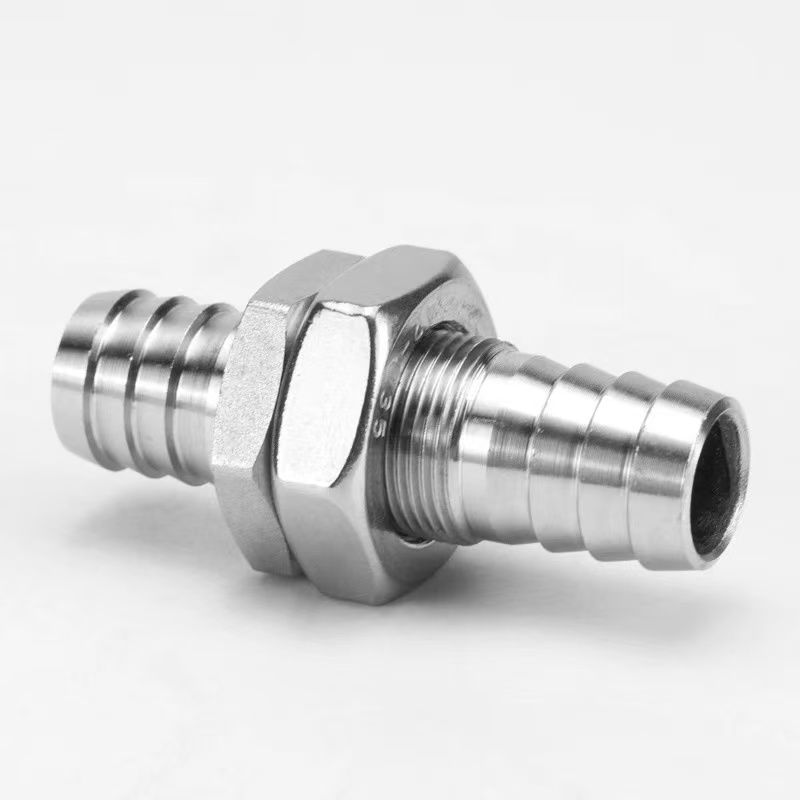

బల్క్‌హెడ్ బార్బెడ్ ఫిట్టింగ్ అనేది ఫిక్స్‌డ్ సీలింగ్‌ను అందించేటప్పుడు పరికరాల ప్యానెల్‌లు, ఎన్‌క్లోజర్‌లు లేదా బల్క్‌హెడ్‌ల ద్వారా గొట్టాలను రూటింగ్ చేయడానికి ప్రత్యేకంగా రూపొందించిన పైపు ఫిట్టింగ్. దీని ప్రధాన నిర్మాణంలో బల్క్‌హెడ్ థ్రెడ్ విభాగం, లాకింగ్ గింజ, సీలింగ్ రబ్బరు పట్టీ మరియు ముళ్ల గొట్టం కనెక్షన్ ఉన్నాయి. సంస్థాపన సమయంలో, ప్యానెల్లో సంబంధిత వ్యాసం యొక్క రంధ్రం మాత్రమే చేయవలసి ఉంటుంది. ఫిట్టింగ్ యొక్క థ్రెడ్ విభాగం రంధ్రం గుండా వెళుతుంది, మరియు ఫిక్సింగ్ మరియు సీలింగ్ ప్రక్రియను పూర్తి చేయడానికి గింజ ఎదురుగా నుండి కఠినతరం చేయబడుతుంది.

1. బల్క్‌హెడ్ ఫిక్సింగ్ స్ట్రక్చర్:థ్రెడ్ విభాగం పొడవు సాధారణ ప్యానెల్ మందాలకు అనుగుణంగా ఉంటుంది. లాకింగ్ గింజను బిగించిన తర్వాత, అది ప్యానెల్‌తో దృఢమైన స్థిరీకరణను ఏర్పరుస్తుంది, బాహ్య లాగడం శక్తుల క్రింద కూడా అమర్చడం సురక్షితంగా ఉంటుందని నిర్ధారిస్తుంది.

2. ముళ్ల గొట్టం కనెక్షన్:గొట్టాన్ని చొప్పించడానికి మరియు గొట్టం బిగింపుతో సీల్డ్ కనెక్షన్‌ని ఏర్పరచడానికి ప్యానెల్ యొక్క ఒకటి లేదా రెండు వైపులా ముళ్ల పళ్లను కలిగి ఉంటుంది. ముళ్ల ముగింపు డబుల్ యాంటీ-స్లిప్ గ్రూవ్ డిజైన్‌ను అవలంబిస్తుంది, ఇది సాధారణ ఫిట్టింగ్‌ల కంటే గణనీయంగా ఎక్కువ పుల్ అవుట్ రెసిస్టెన్స్‌ని అందిస్తుంది.

3. సీలింగ్ సిస్టమ్:ప్యానెల్ యొక్క రెండు వైపులా రబ్బరు రబ్బరు పట్టీలు లేదా O- రింగులు అందించబడతాయి. గింజను బిగించినప్పుడు, సీలింగ్ రబ్బరు పట్టీ కంప్రెస్ చేయబడి, ప్యానెల్ ఓపెనింగ్ వద్ద వాటర్‌టైట్ మరియు డస్ట్-టైట్ సీలింగ్‌ను సాధించడంతోపాటు, IP65 లేదా అంతకంటే ఎక్కువ రక్షణ రేటింగ్‌తో ఉంటుంది.

సంస్థాపన విధానం

షెంచి యొక్క మన్నికైన బల్క్‌హెడ్ బార్బెడ్ ఫిట్టింగ్‌లు ఇన్‌స్టాల్ చేయడం సులభం. సురక్షితమైన మరియు సీల్డ్ కనెక్షన్ కేవలం ఆరు దశల్లో సాధించవచ్చు:

దశ 1: ప్యానెల్ హోల్ తయారీ

థ్రెడ్ విభాగం యొక్క బయటి వ్యాసం ఆధారంగా ప్యానెల్‌పై సంబంధిత రౌండ్ రంధ్రం చేయండి. సీలింగ్ రబ్బరు పట్టీ దెబ్బతినకుండా ఉండేందుకు రంధ్రం అంచు మృదువుగా మరియు బర్ర్ లేకుండా ఉండేలా చూసుకోండి.

దశ 2: సీలింగ్ రబ్బరు పట్టీని ఇన్‌స్టాల్ చేయండి

చేర్చబడిన EPDM సీలింగ్ రబ్బరు పట్టీని థ్రెడ్ సెక్షన్‌పైకి స్లైడ్ చేయండి, దానిని ఫిట్టింగ్ బేస్‌కి వ్యతిరేకంగా నొక్కండి. ప్యానెల్ యొక్క రెండు వైపులా సీలింగ్ అవసరమైతే, ప్రతి వైపు ఒక రబ్బరు పట్టీ ఉంచండి.

దశ 3: ప్యానెల్ ద్వారా చొప్పించండి

ప్యానెల్ యొక్క ఒక వైపు నుండి రంధ్రంలోకి థ్రెడ్ విభాగాన్ని చొప్పించండి, మధ్యలో ఉన్న సీలింగ్ రబ్బరు పట్టీతో అమర్చిన బేస్ ప్యానెల్‌ను సంప్రదిస్తుందని నిర్ధారించుకోండి.

దశ 4: లాకింగ్ గింజను బిగించండి

ప్యానెల్ యొక్క ఎదురుగా ఉన్న థ్రెడ్ విభాగంలోకి లాకింగ్ గింజను స్క్రూ చేయండి మరియు క్రమంగా దానిని రెంచ్తో బిగించండి. సిఫార్సు చేయబడిన టార్క్: ఇత్తడి పదార్థాలకు 5–8 N·m మరియు స్టెయిన్‌లెస్ స్టీల్ కోసం 8–12 N·m. బిగించే సమయంలో ఫిట్టింగ్ బాడీని స్థిరంగా ఉంచండి.

దశ 5: గొట్టాన్ని కనెక్ట్ చేయండి

గొట్టం లోపలి వ్యాసం కంటే బార్బ్ బయటి వ్యాసం 0.5–1 మిమీ పెద్దదిగా ఉన్న వివరణను ఎంచుకోండి. గొట్టం పునాదికి చేరుకునే వరకు ముళ్ల చివరలో నిలువుగా చొప్పించండి. అధిక పీడన అనువర్తనాల కోసం, స్టెయిన్‌లెస్ స్టీల్ గొట్టం బిగింపును ఉపయోగించండి మరియు దానిని రెండవ మరియు మూడవ బార్బ్‌ల మధ్య బిగించండి.

దశ 6: సీల్ ఇంటిగ్రిటీ టెస్ట్

పని ఒత్తిడి కంటే 1.5 రెట్లు స్థిర ఒత్తిడి పరీక్షను నిర్వహించండి. మూడు నిమిషాలు లీకేజీ లేనట్లయితే, సంస్థాపన అర్హత పొందింది.
