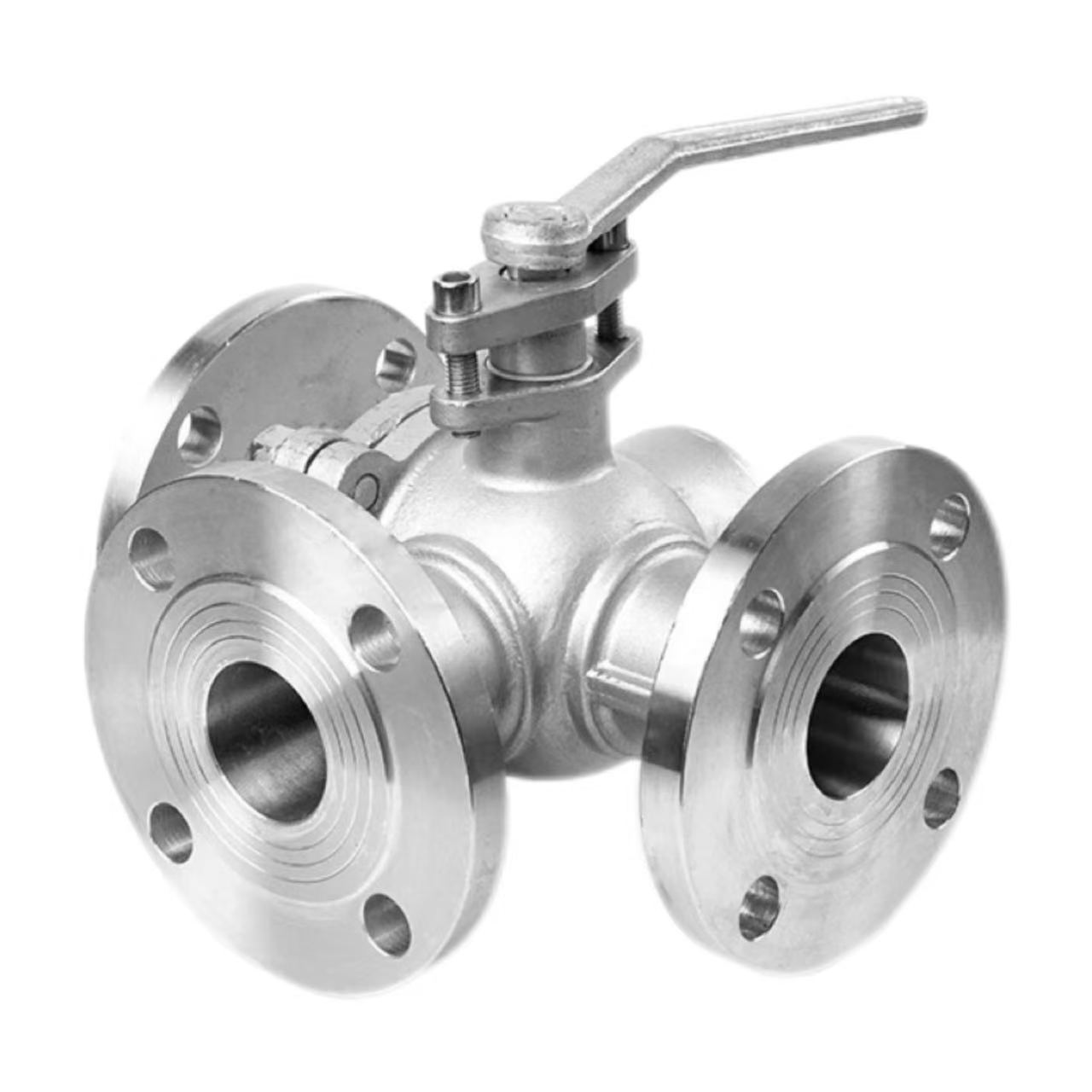

మూడు-మార్గం ఫ్లాంజ్ బాల్ వాల్వ్

పని సూత్రం

షెంచి ఫ్యాక్టరీ యొక్క తుప్పు-నిరోధక త్రీ-వే ఫ్లాంజ్ బాల్ వాల్వ్ యొక్క పని సూత్రం బంతికి కత్తిరించిన L- ఆకారపు లేదా T- ఆకారపు ఛానెల్‌లపై ఆధారపడి ఉంటుంది. బంతి వాల్వ్ బాడీ మధ్యలో ఉంచబడుతుంది మరియు హ్యాండిల్ ద్వారా తిప్పబడుతుంది. బంతి తిరిగినప్పుడు, ఛానెల్‌లు వేర్వేరు వాల్వ్ పోర్ట్‌లతో సమలేఖనం చేయబడతాయి లేదా ఆఫ్‌సెట్ చేయబడతాయి, మధ్యస్థ ప్రవాహ దిశను మార్చడం, విలీనం చేయడం లేదా విభజించడాన్ని గ్రహించడం.

L-ఆకారపు బంతి:

 90° తిప్పడం వలన మాధ్యమం ఇన్‌లెట్ నుండి ఏదైనా అవుట్‌లెట్‌కి మారడానికి అనుమతిస్తుంది, రెండు రియాక్టర్‌లకు ప్రత్యామ్నాయంగా ద్రవాన్ని సరఫరా చేయడం వంటి ఒక ఇన్‌లెట్ మరియు రెండు అవుట్‌లెట్‌లు లేదా రెండు ఇన్‌లెట్‌లు మరియు ఒక అవుట్‌లెట్‌తో దృశ్యాలను మార్చడానికి అనుకూలంగా ఉంటుంది.

T- ఆకారపు బంతి:

180° తిప్పడం వలన మూడు పోర్ట్‌లు ఏకకాలంలో కనెక్ట్ అవ్వడానికి లేదా ఏదైనా రెండు పోర్ట్‌లను ఒకదానితో ఒకటి అనుసంధానించడానికి అనుమతిస్తుంది, రెండు మీడియాలను కలపడం మరియు అవుట్‌పుట్ చేయడం (విలీనం చేయడం), లేదా ఎయిర్ కండిషనింగ్ హాట్ మరియు కోల్డ్ వాటర్ మిక్సింగ్ సిస్టమ్‌ల వంటి ఒక మీడియాను రెండు అవుట్‌పుట్‌లుగా (విభజన చేయడం) అనుకూలం.

ఉత్పత్తి పారామితులు:

ఉత్పత్తి పేరు: త్రీ-వే ఫ్లాంగ్డ్ బాల్ వాల్వ్	స్పెసిఫికేషన్‌లు: (1/8"-4") DN6-DN100
నామమాత్రపు ఒత్తిడి: PN16	బాడీ మెటీరియల్: WCB, SUS304 (CF8), SUS316L (CF3M)
ప్రమాణాలు: ANSI, BS, DIN, ISO, JIS	వర్తించే ఉష్ణోగ్రత: -20℃ ~ +150℃ (ప్రామాణికం), +350℃ వరకు (అధిక ఉష్ణోగ్రత), డౌన్ -196℃ (తక్కువ ఉష్ణోగ్రత)
అంతర్గత మెటల్ మెటీరియల్: WCB, SUS304 (CF8), SUS316L (CF3M)	మధ్యస్థ ఉష్ణోగ్రత: అధిక ఉష్ణోగ్రత, తక్కువ ఉష్ణోగ్రత, మధ్యస్థ ఉష్ణోగ్రత, సాధారణ ఉష్ణోగ్రత
ఆపరేషన్ విధానం: మాన్యువల్	ముద్రలు: EPDM, PPL
కనెక్షన్ విధానం: ఫ్లాంజ్ కనెక్షన్	అప్లికేషన్స్: నీరు, గాలి, గ్యాస్, చమురు, ద్రవాలు మొదలైనవి.
మూలం: చైనా	నమూనా: నమూనాలు అందుబాటులో ఉన్నాయి

ఫ్లాంజ్ కనెక్షన్ యొక్క ప్రయోజనాలు:

షెంచి 3-వే ఫ్లాంగ్డ్ బాల్ వాల్వ్‌లు ఫ్లాంజ్ కనెక్షన్‌లను ఉపయోగించుకుంటాయి. థ్రెడ్ కనెక్షన్‌లతో పోలిస్తే, ఫ్లాంజ్ కనెక్షన్‌లు అధిక పీడన నిరోధకతను అందిస్తాయి; PN16 రేటింగ్ స్థిరంగా 1.6MPa ఒత్తిడిని తట్టుకోగలదు. వేరుచేయడం సౌకర్యవంతంగా ఉంటుంది, సాధారణ పైప్‌లైన్ తనిఖీ మరియు నిర్వహణను సులభతరం చేస్తుంది. విశ్వసనీయ సీలింగ్ నిర్ధారించబడింది; లీకేజీ ప్రమాదాన్ని తొలగించడానికి ఫ్లాంజ్ రబ్బరు పట్టీ మరియు బోల్ట్‌లు కలిసి పని చేస్తాయి. పెద్ద-వ్యాసం పైప్లైన్లకు అనుకూలం; DN50 కంటే ఎక్కువ వ్యాసాల కోసం, థ్రెడ్ కనెక్షన్‌లు కష్టంగా ఉంటే, అంచులు ప్రామాణిక ఎంపిక. షెంచి, చైనీస్ 3-వే ఫ్లాంగ్డ్ బాల్ వాల్వ్ తయారీదారు, ANSI, BS, DIN మరియు JIS ప్రమాణాలకు అనుగుణంగా ఫ్లాంజ్‌లను అందిస్తుంది, ఇది ప్రపంచ వినియోగదారుల అవసరాలను తీరుస్తుంది.

ఇన్‌స్టాలేషన్ కీ పాయింట్ 1: ఫ్లాంజ్ అలైన్‌మెంట్

ఫ్లాంజ్ అలైన్‌మెంట్ షెంచి త్రీ-వే ఫ్లాంజ్ బాల్ వాల్వ్‌ను ఇన్‌స్టాల్ చేస్తున్నప్పుడు, ఫ్లాంజ్ ముఖాలను తప్పనిసరిగా సమలేఖనం చేయాలి. రెండు అంచులు సమాంతరంగా మరియు కేంద్రీకృతమై ఉండాలి, విచలనం ఫ్లాంజ్ రబ్బరు పట్టీ యొక్క అనుమతించదగిన పరిధిని మించకూడదు. బోల్ట్ అమరికను బలవంతంగా అమర్చడం వలన వాల్వ్ బాడీ వైకల్యం ఏర్పడుతుంది, ఇది బాల్ రొటేషన్ మరియు సీలింగ్ పనితీరును ప్రభావితం చేస్తుంది. అమరిక తర్వాత, రబ్బరు పట్టీని మధ్యలో ఉంచాలి మరియు తప్పనిసరిగా ఆఫ్‌సెట్ చేయకూడదు. తక్కువ ధర గల మూడు-మార్గం ఫ్లాంజ్ బాల్ వాల్వ్ తక్కువ నాణ్యతతో సమానంగా ఉండదు; షెంచి ఉత్పత్తులు అధిక ఖచ్చితత్వం మరియు సులభంగా సంస్థాపనను అందిస్తాయి. తుప్పు-నిరోధక త్రీ-వే ఫ్లాంజ్ బాల్ వాల్వ్‌లు ప్రమాణాలకు అనుగుణంగా ఉండే ఫ్లాంజ్ ఉపరితల ముగింపులను కలిగి ఉంటాయి, ఇవి మరింత విశ్వసనీయమైన సీలింగ్‌ను నిర్ధారిస్తాయి.

ఇన్‌స్టాలేషన్ పాయింట్ టూ: బోల్ట్ బిగించడం

ఫ్లాంజ్ బోల్ట్‌లను దశల్లో వికర్ణంగా బిగించాలి. 180° వికర్ణ క్రమాన్ని అనుసరించి 2-3 దశల్లో క్రమంగా టార్క్‌ను వర్తింపజేయండి. ఒకేసారి ఒక వైపు బిగించవద్దు, లేకపోతే రబ్బరు పట్టీపై అసమాన ఒత్తిడి లీకేజ్ ఛానెల్‌లను సృష్టిస్తుంది. బోల్ట్ టార్క్ తప్పనిసరిగా ప్రామాణిక విలువలను కలిగి ఉండాలి; అతిగా బిగించడం వల్ల ఫ్లాంజ్ లేదా బోల్ట్‌లు దెబ్బతింటాయి, అయితే తక్కువ బిగించడం వల్ల తగినంత సీలింగ్ ఉండదు. షెంచి 3-వే ఫ్లాంజ్ బాల్ వాల్వ్ ఫ్యాక్టరీ ఇన్‌స్టాలర్‌లను సూచించడానికి సిఫార్సు చేయబడిన టార్క్ టేబుల్‌ని అందిస్తుంది. ఈ ఇన్‌స్టాలేషన్ పాయింట్‌లు దీర్ఘకాలిక లీక్-ఫ్రీ వాల్వ్ ఆపరేషన్‌ను నిర్ధారించడానికి కీలకమైనవి; దయచేసి స్పెసిఫికేషన్లను ఖచ్చితంగా అనుసరించండి.

ఇన్‌స్టాలేషన్ పాయింట్ 3: పైప్‌లైన్ సపోర్ట్ మరియు క్లీనింగ్

సంస్థాపనకు ముందు, వెల్డింగ్ స్లాగ్, ఐరన్ ఫైలింగ్స్, ఇసుక మరియు ఇతర మలినాలను తొలగించడానికి పైప్లైన్ లోపలి భాగాన్ని తప్పనిసరిగా శుభ్రం చేయాలి. వాల్వ్ కుహరంలోకి ప్రవేశించే విదేశీ వస్తువులు బంతిని లేదా సీల్స్‌ను గీసుకోవచ్చు, ఇది లీక్‌లకు దారితీస్తుంది. పైప్లైన్ స్వతంత్రంగా మద్దతు ఇవ్వాలి; వాల్వ్ పైప్‌లైన్ బరువును భరించకూడదు. పెద్ద వ్యాసం కలిగిన టీ ఫ్లాంజ్ బాల్ వాల్వ్‌లు భారీగా ఉంటాయి; పైప్‌లైన్ క్షీణత అంచుని మధ్యలోకి లాగి, ముద్రను దెబ్బతీస్తుంది. తుప్పు-నిరోధక టీ ఫ్లాంజ్ బాల్ వాల్వ్‌లు WCB, SUS304 లేదా SUS316L మెటీరియల్‌లతో తయారు చేయబడ్డాయి, ఇవి రాగి లేదా స్టెయిన్‌లెస్ స్టీల్ వాల్వ్ కోర్‌తో ఉంటాయి. ఇన్స్టాలేషన్ పాయింట్లను పూర్తి చేసిన తర్వాత, హ్యాండిల్ జామింగ్ లేకుండా స్వేచ్ఛగా తిప్పాలి; అప్పుడు వాల్వ్ ఉపయోగం కోసం సిద్ధంగా ఉంది.
